 PoE
- Napájení po UTP kabelu:
Řešil jsem jak napájet SWITCH
na chodbě pro klienta. V domácnosti už potáhneme UTP kabel, další
kabel na napájení se nám už nadstavovat a tahat nechtělo. Proto
jsem vyrobil napájení, kdy jsem využil nevyužité žíly v UTP kabelu.
Cena tohoto výrobku je cca 70,- kč, takže kdo přemýšlí o něčem
podobném, zde je pár fotek:

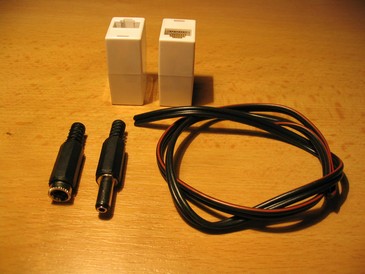

- Sežeňte si dva kusy propojek na UTP kabel (20,- kč kus), stejné
konektory jako jsou na SWITCHi a zdroji (samce i samici - dohromady
cca 20,-kč), dvacet centimetrů dojlinky (10,-kč).

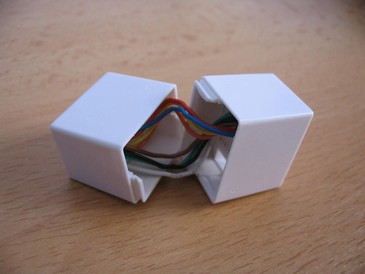

- Vemte obě propojky na konektory RJ45 a opatrně jej
roztáhněte.

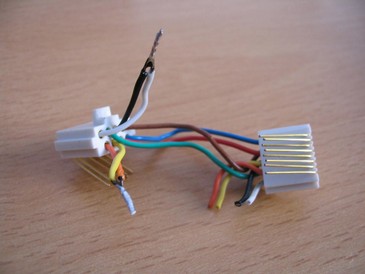

- Zevnitř pomocí šroubováku vycvakněte koncovky, přestřihněte a spojte
vždy dva páry drátků na jedné straně (spojte černý - bílý a
žlutý - oranžový). Drátky na druhé straně konektoru spojovat
nemusíte, jen je zamotejte ať nezavazí.

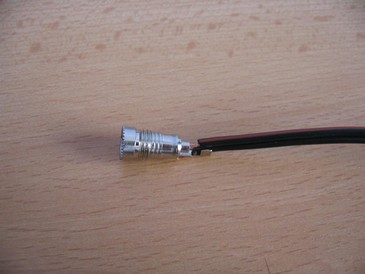

- Rozeberte oba konektory a rozstřihněte dvojlinku napůl. Kabely pak
napájejte na konektory.

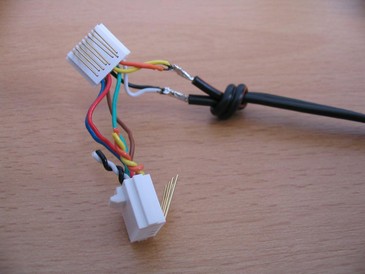

- Napájejte volnou stranu dvojlinky na spojené drátky v rozpojeném
konektoru (které kablíky a jakou stranou je napájet popisovat
nebudu. Použijte selský rozum)

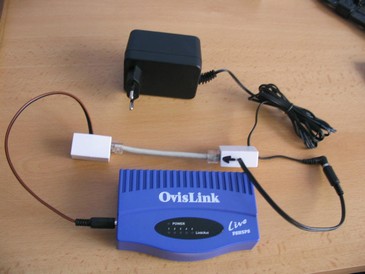

- Označte si směry, kudy půjde napájení a opatrně propojky
zacvakněte.
|
|
